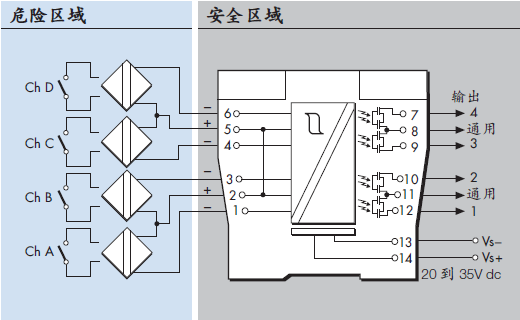

MTL5510由在危險區的多達4個開關或接近開關去控制安全區域內的4個安全區域的固態繼電器輸出。每對輸出晶體管共享一個公共端,可切換+ve或-ve極性信號。用戶通過使用選擇開關獲得多種模塊組合方式(見表1)。當選擇了接近開關模式后，如果檢測到線路故障，則啟用線路故障檢測(LFD)，輸出切換為開路(OFF)。

技術參數：

通道數量

4，通過開關進行組態

開關位置

0區，IIC，T6危險區域

Div. 1，Group A，危險區域

接近開關的位置

0區，IIC，T4-6危險區域

Div.1， Group A，危險區域

線路故障檢測(LFD)

用戶可通過設備側面的開關進行選擇。

如果1<50μA，開路報警打開。

如果1>250μA，開路報警關閉。

如果R<100Ω，短路報警打開。

如果R>360Ω，短路報警關閉。

注意：對于干接點輸入，如果使用LFD功能，則必須安裝電阻

LED指示燈

綠色：電源指示

黃色：4個：指示輸出激活

紅色：指示線路故障+故障通道的黃色LED閃爍

MTL5510
