MTL5517通過危險區的接近開關或開關，來控制2個安全區負載。通過一個獨立的繼電器發出線路故障信號，同時在模塊頂部給出指示。模塊上的開關用來選擇反相位和啟用線路故障檢測功能。

技術參數：

通道數量

1

開關位置

0區，IIC，T6危險區域

Div. 1，Group A，危險區域

接近開關的位置

0區，IIC，T4-6危險區域

Div.1， Group A，危險區域

線路故障檢測(LFD)

用戶可通過模塊側面的開關進行選擇。通過一個LED指示線路故障。如果檢測到輸入線路故障，線路故障繼電器斷電，通道輸出繼電器斷電。

如果1<50μA，開路報警打開。

如果1>250μA，開路報警關閉。

如果R<100Ω，短路報警打開。

如果R>360Ω，短路報警關閉。

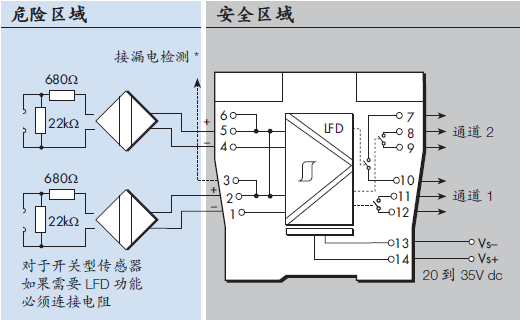

注意：對于干接點輸入，如果使用LFD功能，則必須安裝電阻

500Ω到1KΩ與開關串聯

20kΩ到25KΩ與開關并聯

SIL認證（SIL）

這些模式已經經過評估，可以用于IEC 61508 功能安全應用。

LED指示燈

綠色：電源指示

黃色：2：通道狀態，:輸出帶電時點亮

紅色：2：LFD指示，檢測到故障時點亮

MTL5517
